擁有一把綠箭俠一樣的復合弓，是一件很拉風的事情。在過去十年中，現代復合弓的幾何形狀變得更加復雜，這是由采用能夠預測弓箭射擊過程中發生的偏轉、扭矩和振動的模擬軟件推動的。

手持復合弓的綠箭俠

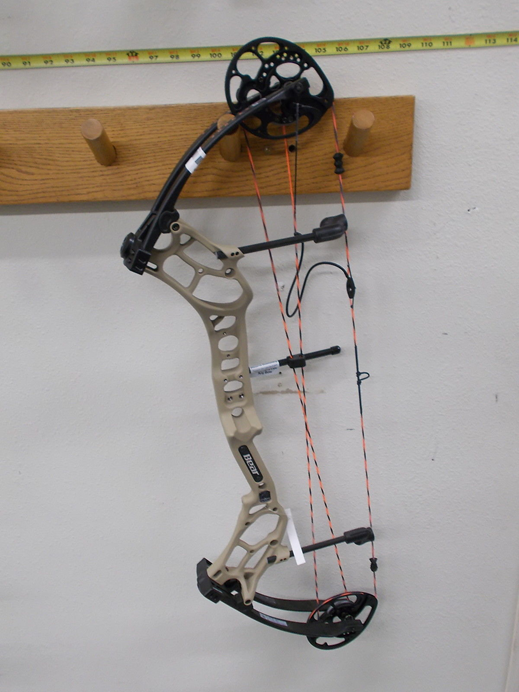

現實中的復合弓

傳統方法：

復合弓盡管很酷，但是由于設計越來越復雜，制造工藝變得更加復雜，復合弓的部件的檢測過程也變得更加困難和耗時。近年來，坐標測量機（CMM）已經被用于在立管幾何上采取單獨的點，主要檢測關鍵的肢體附接位置。但是三坐標測量的是有限的點位，對于異型的復合弓來說，這種檢測方法并不能反映整體的趨勢。

解決方案：

然而，我們采用三維檢測方法，卻可以避免坐標測量機的不足，提供了幾乎100%覆蓋的檢測方案。我們使用Creaform的HandySCAN 700手持式激光掃描儀掃描掃描復合弓的弓形，這提供了幾何的完整3D數字化數據，并且0.03mm。

Geomagic的Control X檢測軟件用于驗證提升管上的尺寸。就像CMM程序提前編寫然后在準備好零件后運行一樣，Control X允許您在測量之前將所有對齊，尺寸，GD＆T，橫截面應用于CAD模型。通過掃描儀捕獲掃描數據后，只需將其導入Control X會話，并為檢查員生成通過/失敗報告。

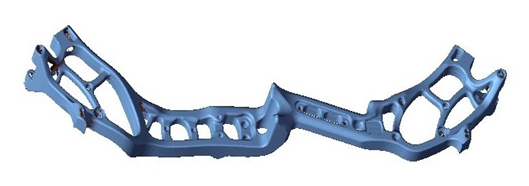

掃描數據

三位檢測

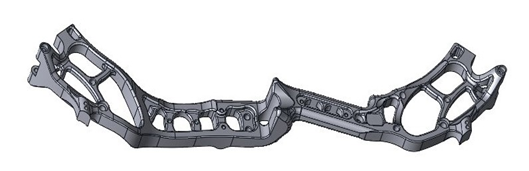

CAD模型

優勢：

使用手持式3D掃描儀，幾乎可以在幾分鐘內將復雜立管的數據100％數字化。與單點CMM相比，可以大大縮短為完整檢查過程編寫的程序的時間。這意味著減少了制造時間和成本，從而使更多的單位以更高的利潤率。復合弓不僅可以在靜態的預組裝狀態下進行測量，而且還可以在扭矩下完全拉伸時快速掃描和比較，以便對模擬模型進行初始比較和驗證。由于過去十年中的制造和質量控制發展，立管設計現在可以針對重量，剛度和精度進行優化，從而獲得復合弓。
