客戶問題

某橡塑模具有限公司為各類橡膠板管帶等產品的提供商，需要檢測的是其為某輪胎企業供貨的輪胎硫化膠囊。

隨著汽車車速的提高，對輪胎平衡性能的要求也越來越高。在輪胎制造過程中，除了成型工序?qū)喬サ钠胶庑杂兄匾饬x外，硫化工序也是至關重要的。

輪胎硫化膠囊是輪胎硫化的工具，通過內部充壓縮氣、充氮氣或過熱水，使膠囊伸張，撐起輪胎膠胚形成內壓硫化輪胎。如果膠囊壁厚不穩定均勻，將導致應力不均，并直接影響輪胎成品的形狀，影響輪胎平衡性通過率。

傳統方案

沿軸線將膠囊剪成帶狀，再用卡尺測量各點厚度。這種破壞式檢測方式不僅費時費力，而且測量結果也不直觀。

解決方案

我們的工程師通過Creaform手持式三維掃描儀Handyscan ，直接三維掃描采集輪胎硫化膠囊內外壁數據，測量快速準確。

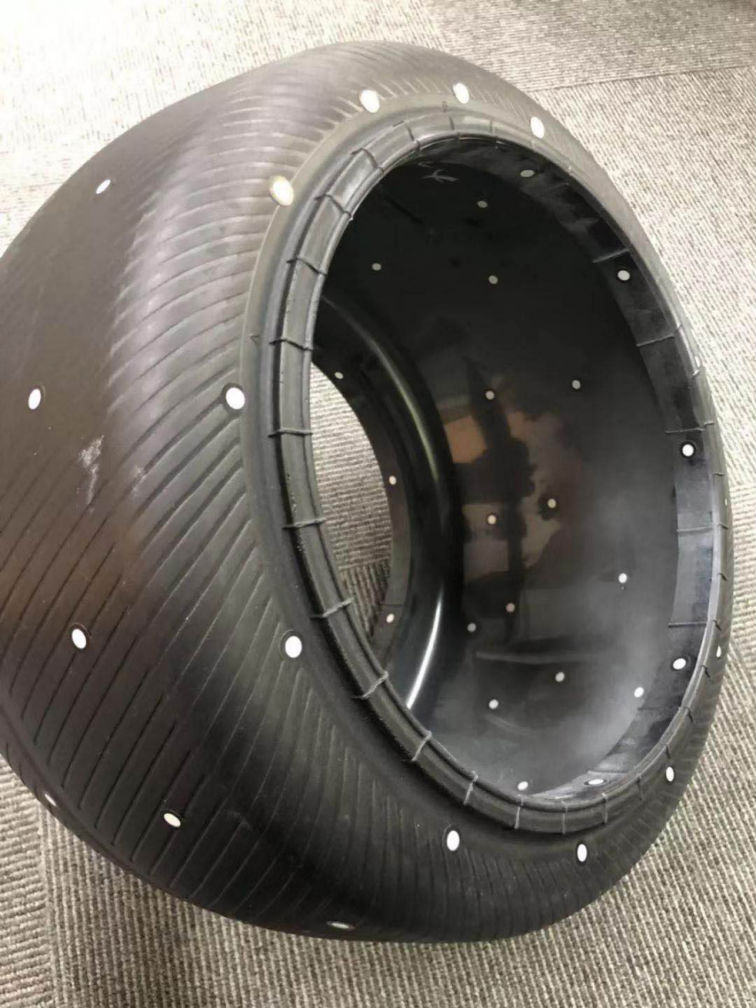

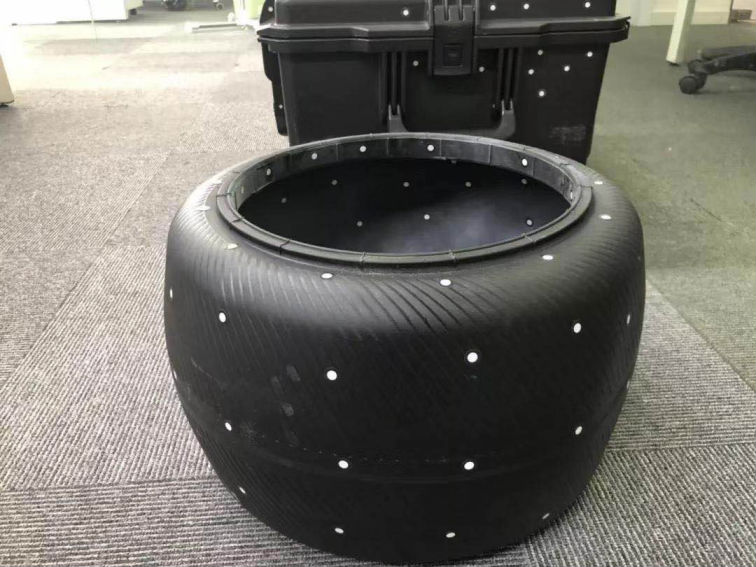

貼點掃描

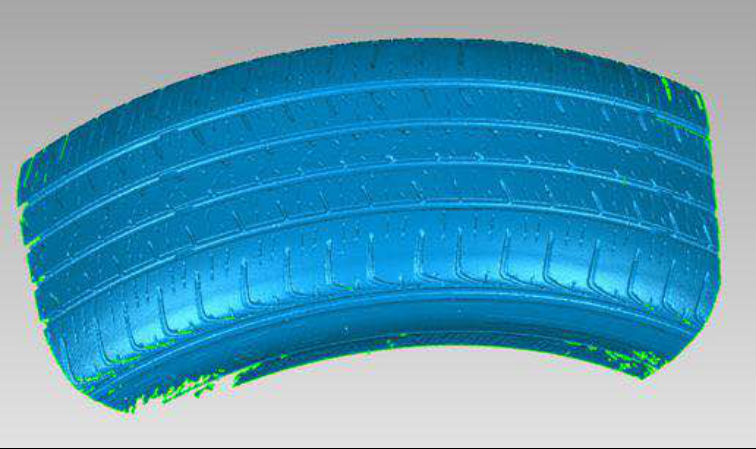

點云數據

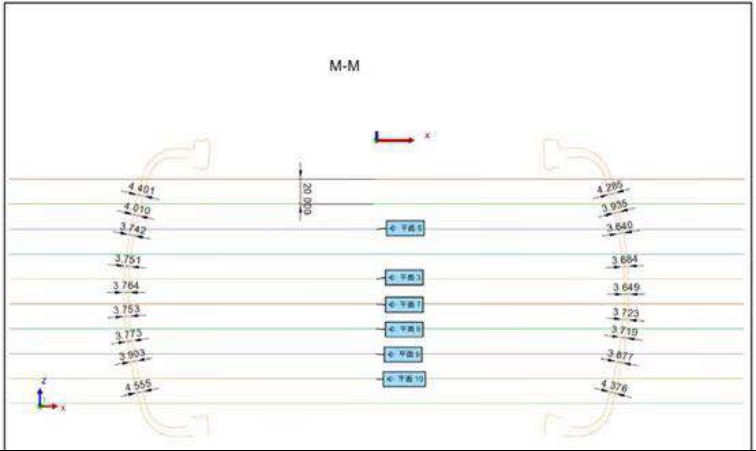

數據截面

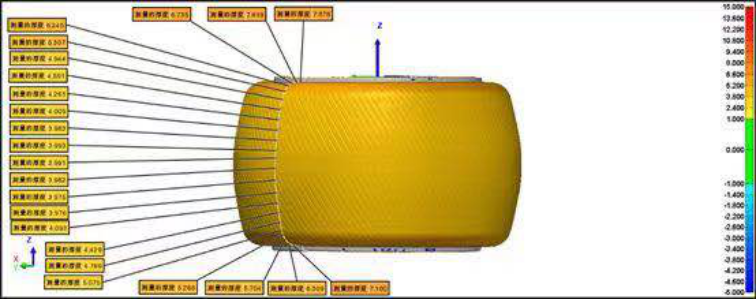

測量截面厚度

方案優勢

● 使用非接觸式掃描采集數據，不破環測量物體。

● 高效，直觀，準確的測量各個位置尺寸信息。
