客戶問題：

手術鉗在外科手術中十分常見，用于在手術中剪切和扎線等，目前的手術鉗種類比較單一，一種手術鉗只有一種功能，不具備多功能的特點，故而主要有腸鉗，膽管鉗，止血鉗和分離鉗等多種不同功用的鉗子。客戶需要得到手術鉗的完整的三維數據，后期進行批量生產制造，這樣就需要找到一個方法來可以完整的獲取手術鉗的三維數據。

傳統方法：

之前，手術鉗的制作都是通過三維軟件做出來零件圖形，再通過五軸加工中心進行加工，加工過程中，要選用合適的裝卡夾具進行固定裝夾，保證裝夾的合理性與便捷性。后期用千分尺進行檢驗成品，合格后再進行批量生產，這種辦法前期制作時間長，裝配調試需要反復修改，檢測不全面，一些曲面特征無法人工檢測，容易造成時間和成本的浪費。

解決方案：

中顯的工程師應客戶之邀來幫客戶解決這一難題，我們的工程師了解客戶的需求后，提出使用我們的HandySCAN BLACK激光掃描儀來進行前期數據采集和檢測的操作，該激光掃描儀采用非接觸式測量，采集速度快，效率高，后期檢測方面也有很大的優勢，可以快速的獲取一些關鍵部分的尺寸等信息。得到完整的手術鉗的三維數據后，通過Geomagic Design X軟件可以逆向制作出手術鉗的CAD模型文件，將CAD文件給到加工中心進行批量加工制作即可。

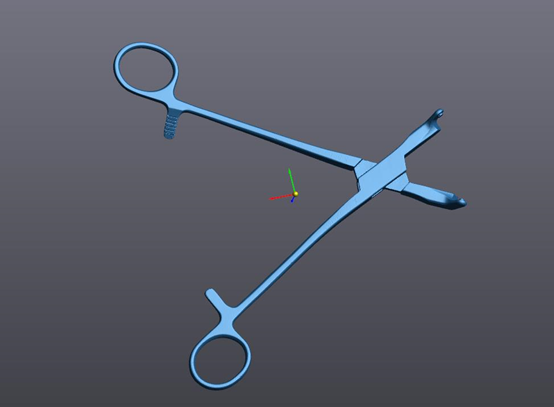

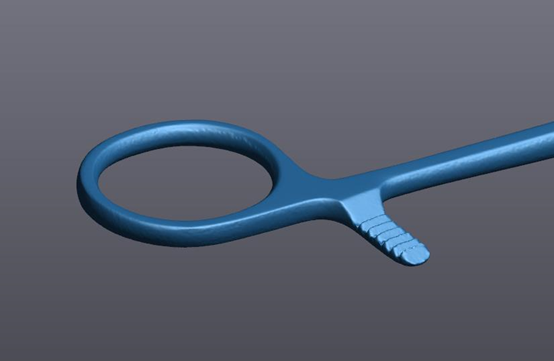

掃描數據

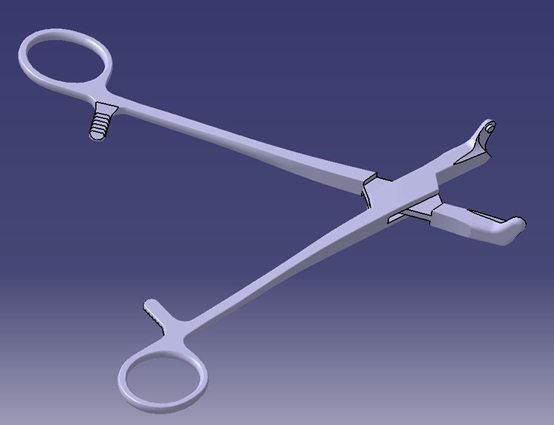

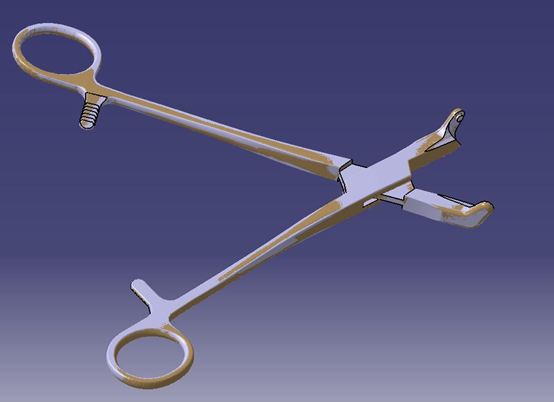

CAD數據

HandySCAN 3D BLACK激光掃描儀的三大特點

1、可靠性、分辨率

     不論測量安裝質量以及用戶經驗如何，HandySCAN 3D始終可實現測量，同時提供高分辨率和可追蹤結果。以動態參考為特點，掃描儀和部件都可在測量期間移動，且可以確保掃描高質量。

     ?精度：0.025 mm

     ?體積精度：0.020 + 0.040 mm/m (0.0008 in + 0.0005 in/ft)

     ?驗收測試依據：VDI/VDE 2634 第3部分     ISO 17025 認證實驗室

     ?細節高分辨率

2、便攜性

     本手持式3D掃描儀是一款獨立操作的設備，無需使用三腳架或外部跟蹤設備即可操作 可裝入小型手提箱、隨處攜帶、在任何環境條件下使用，性能不會受到影響。

     ?輕量：0.94 kg (2.1 lb)

     ?自定位和動態參考

     ?可裝入手提箱

     ?將其帶到任何所需的地方

3、更快的3D掃描流程

     HandySCAN 3D 掃描儀以多條激光十字線和自動網格生成為特點，可實現從安裝、掃描到存檔的快速工作流。

     ?直接可用的文件

     ?高測量速率：高達 1,300,000 次測量/秒

     ?11條激光十字線，掃描區域廣

     ?快速安裝：安裝運行可在2分鐘內完成
