客戶問題

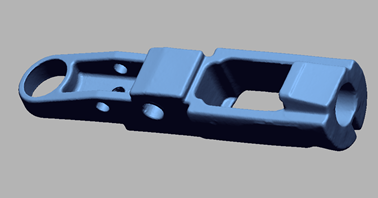

該客戶是一家從事鑄件加工的企業，為進一步提高生產加工效率，客戶希望使用測量手段進行測量，并完成CAD數模的創建。測量工件如下圖。

傳統測量手段

客戶之前一直用三坐標測量機進行測量，但是效率不高， 后來經過朋友介紹，了解到可以通過三維掃描、逆向工程手段得到CAD數模。

解決方案

我們使用CREAFORM HandySCAN BLACK Elite進行三維數據采集，它的藍色激光可以更好的采集工件的細節特征，它的測量速度高達130萬次每秒，可以完成數據的采集。掃描數據可以直接用于快速成型和FEA有限元分析，或者結合三維設計軟件，完成三維掃描逆向設計，為批量生產提供數據。

具體操作

1.連接設備，貼定位標點，采集工件表面的三維數據。

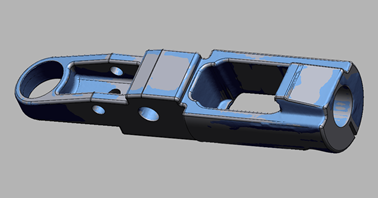

掃描數據

2.根據掃描數據創建CAD模型。

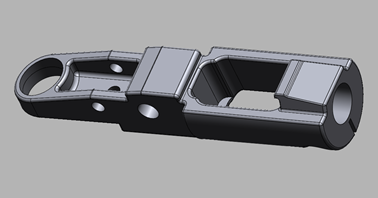

逆向建模結果

3.分析掃描數據和CAD模型的偏差。

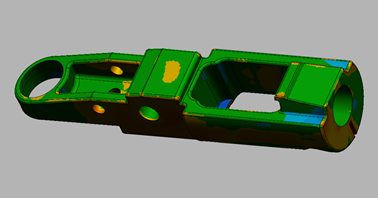

檢測逆向結果

CREAFORM手持式三維激光掃描儀可以測量出工件的三維數據，方便我們對成型工件CAD數模的重建，解決了制造業關鍵的工業設計難題。三維掃描技術大大提升模具生產水平和機械制造水平。

HandySCAN 3D BLACK Elite激光掃描儀的三大特點

1、可靠性、分辨率

 不論測量安裝質量以及用戶經驗如何，HandySCAN 3D 始終可實現測量，同時提供高分辨率和可追蹤結果。以動態參考為特點，掃描儀和部件都可在測量期間移動，且可以確保掃描高質量。

 ? 精度：0.025 mm

 ? 體積精度：0.020 + 0.040 mm/m (0.0008 in + 0.0005 in/ft)

 ? 驗收測試依據：VDI/VDE 2634 第3部分ISO 17025 認證實驗室

 ? 細節高分辨率

2、便攜性

本手持式 3D 掃描儀是一款獨立操作的設備，無需使用三腳架或外部跟蹤設備即可操作可裝入小型手提箱、隨處攜帶、在任何環境條件下 使用，性能不會受到影響。

 ? 輕量：0.94 kg (2.1 lb)

 ? 自定位和動態參考

 ? 可裝入手提箱

 ? 將其帶到任何所需的地方

3、更快的 3D 掃描流程

 HandySCAN 3D 掃描儀以多條激光十字線和自動網格生成為特點，可實現從安裝、掃描到存檔的快速工作流。

 ? 直接可用的文件

 ? 高測量速率：高達 1,300,000 次測量/秒

 ? 11條激光十字線，掃描區域廣

 ? 快速安裝：安裝運行可在2分鐘內完成
